符合扭矩要求

如前所述，為閥門的尺寸和目的選擇正確的執行器很重要，但這只是選擇最佳總體閥門自動化解決方案的第一步。如果執行器的尺寸不是由經驗豐富且經過技術培訓的專家來確定，則結果可能是災難性的和/或昂貴的。

為了正確確定執行器的尺寸，我們需要考慮以下四個方面：

·         最小和最大供氣壓力

·         執行器類型

·         失敗模式

·         氣門扭矩

在我以前的文章中，我解釋了選擇正確類型的執行器的重要性，該執行器可以在所選閥的最大和最小供油壓力下安全運行。今天，我將解釋正確調整執行器尺寸的最后一步：滿足閥門扭矩要求。

根據定義，扭矩是作用在物體上的力使物體旋轉的量度。將此概念應用于閥和執行器，可以說閥是對象，執行器是產生作用在對象（閥）上的力的設備。為了確保執行器將在閥門上運行，執行器必須輸出比閥門需要移動（旋轉）的扭矩更多的扭矩。執行機構的輸出扭矩在整個行程中以及在兩個方向上都必須大于閥門扭矩。而且，正如我在第一個博客中所述，執行器的最大扭矩不應超過閥門的最大允許桿扭矩（MAST）。

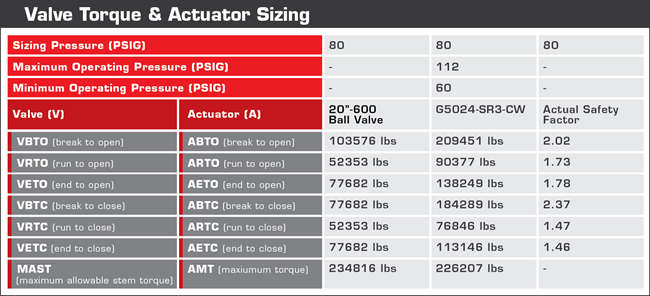

調整執行器尺寸時，請始終向閥門制造商索取扭矩值和建議的安全系數。請求閥扭矩時，重要的是要求所有六個點值。中斷，運行并結束以打開并中斷，運行并結束以關閉。需要所有這些點值才能正確調整執行器的尺寸。

如果最終用戶允許您使用減小的壓差扭矩，請向閥門制造商索取這些扭矩。這將允許您減小執行器的尺寸，因為您將具有較低的閥門扭矩值。最終用戶有時會指定與閥門制造商不同的安全系數，在這種情況下，MRC Global在調整執行器尺寸時始終使用最大值。同樣，選擇安全系數高的執行器時，請注意不要超過閥的最大允許桿扭矩。安全系數越高，閥扭矩值將越高，執行器也將越大。執行器越大，最大執行器輸出扭矩就越大，這會損壞閥桿或傳動系統。
