肯拓工業技術管道閘閥（API 600、602、603）
定義
閘閥是開關閥，用于打開和關閉管道中的流體流。閥瓣在閥座上的垂直運動會打開和/或關閉閥。
關鍵規格
涵蓋用于管道系統的閘閥的最重要的規格是：
API 600：鑄碳和合金閥門
API 603：不銹鋼閥門
API 602 / BS 5352：鍛造閥門
API 6D：平板和管道的直通閥
ASME ANSI B16.34：壓力等級
ASME ANSI B16.10：面對面尺寸
ASME ANSI B16.5：法蘭端
ASME ANSI B16.25：對接焊端
ASME ANSI B16.47：孔徑大于24英寸的法蘭端
API-598：閥門測試
閥門結構圖
進口閘閥圖顯示了進口閘閥的標準裝配圖。根據閘閥零件的配置，可能有許多設計變化：
車體材質構造：鍛造或鑄造
閥蓋的設計和連接：可以是標準密封或壓力密封（高壓閘閥），螺栓/焊接式閥蓋等。
端部連接：閘閥可提供 多種閥端設計（鍛造閘閥的承插焊和螺紋連接，鑄件閘閥的對接焊）
楔形（實心/柔性/分體/平行滑動）：請參閱本文下面的詳細信息
閥桿類型（上升/非上升）：請參見下面的詳細信息
制造規范：API與EN閘閥的設計略有不同
閥門操作類型：手動，齒輪或氣動/液壓/電動
等等
閘閥圖顯示了管道閘閥的關鍵部件

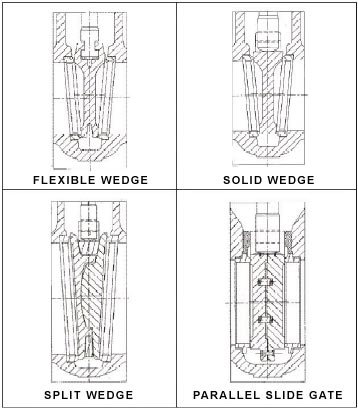

楔形類型
下圖顯示了閘閥楔形件如何通過垂直運動（可以手動或通過執行器操作）打開和關閉流體流。
楔形物位于垂直于流動的兩個平行（或傾斜）的閥座之間。流體水平流過閘閥，并且不會受到壓降的影響。楔塊可以有不同的類型：
“ 實心楔形 ”（在這種情況下，楔形是由實心鋼制成的）
“ 柔性楔塊 ”（在這種情況下，閥瓣的特征是在其周長周圍切開，以增強閥門校正閥座之間角度變化的能力）
“ 劈楔 ”（兩片構造盤，用于使座椅上的楔子自動對準）
“ 平行滑楔 ”
閥桿類型

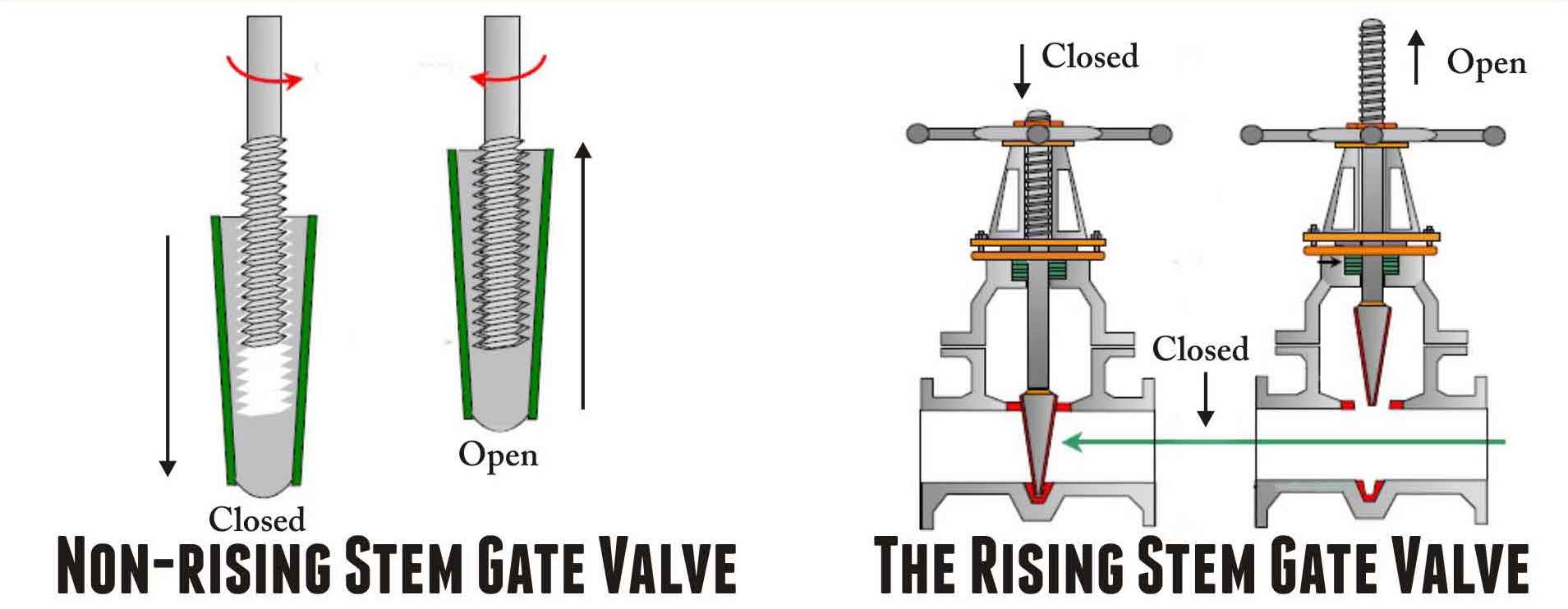

閘閥可能具有上升的閥桿（在這種情況下，如果閥打開，則閥桿上升到手輪上方）或不上升的閥桿（當閥打開時，閥桿不會在閥上方移動）。
OS＆YVS。IS＆Y設計
經常看到與閘閥相關的術語“ OS＆Y”。
該術語意味著，當旋轉閘閥的手柄以打開或關閉閘閥時，它會通過與閥桿相互作用來直接升高和降低閥瓣。
在“ OS＆Y閘閥”中，閥桿本身以非常明顯的方式在閥體外部升降，而手柄保持在固定位置。
當閥桿升起時，閥體內的閥瓣從閥座升起，使流體流過閥（閥處于打開位置）。
因此，對于OS＆Y閘閥，操作員始終可以清楚地看到閥門的實際位置（關閉或打開）。
不同的是，“ IS＆Y閘閥”（內部的螺絲和軛架）的閥位置不是立即可見的，因為當旋轉手柄時，閥桿不會在閥外部升高或降低。
閥體材料
閥體
附件
閥門的可拆卸和可更換部分統稱為“裝飾件”（對于閘閥：閥座，閥瓣，后座和閥桿）。
API 600規范預見了許多標準的裝飾組合，如下所示
| API修剪編號 | 基礎材料 | 閥體材料 | 閥芯材料 | 閥座材料 | 閥桿材料 |
|---|---|---|---|---|---|
| 1 | 410 | 410 | 410 | 410 | 410 |
| 2 | 304 | 304 | 304 | 304 | 304 |
| 3 | F310 | 310 | 310 | 310 | 310 |
| 4 | 硬410 | 硬410 | 410 | 410 | 410 |
| 5 | 硬面 | 司太立 | 司太立 | 410 | 410 |
| 5A | 硬面 | 鎳鉻 | 鎳鉻 | 410 | 410 |
| 6 | 410和銅鎳 | 銅鎳 | 銅鎳 | 410 | 410 |
| 7 | 410和Hard 410 | 硬410 | 硬410 | 410 | 410 |
| 8 | 410和硬面 | 司太立 | 410 | 410 | 410 |
| 8A | 410和硬面 | 鎳鉻 | 410 | 410 | 410 |
| 9 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 |
| 10 | 316 | 316 | 316 | 316 | 316 |
| 11 | 蒙乃爾 | 司太立 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 |
| 12 | 316和硬面 | 司太立 | 316 | 316 | 316 |
| 13 | 合金20 | 合金20 | 合金20 | 合金20 | 合金20 |
| 14 | 合金20和硬面 | 司太立 | 合金20 | 合金20 | 合金20 |
