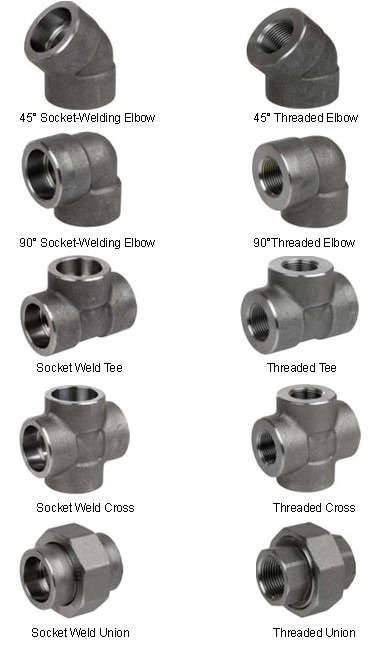

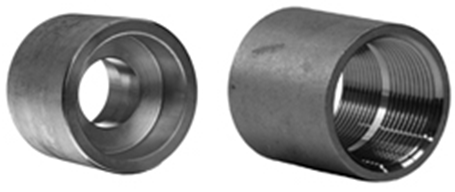

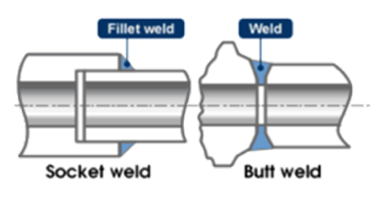

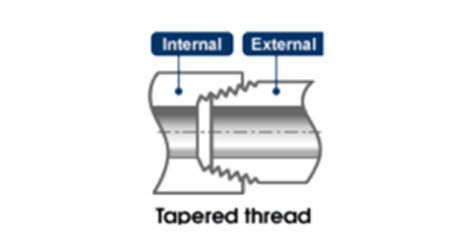

肯拓工業進口儀表承插焊和螺紋接頭（ASME B16.11） 如何定義鍛造配件？術語“鍛造配件”是指用于小口徑管道和管道系統的兩類管道配件（承插焊和螺紋連接）（對于3000類，直徑通常小于4英寸，對于6000和9000類，直徑小于2英寸） 。這些配件是通過鍛造和機械加工實心鋼制成的，并且具有多種形狀，例如彎頭，三通，異徑管，活節，聯軸器。ASME B16.11規范涵蓋了石油和天然氣應用中的套筒和螺紋接頭。對于較大的管道，應改用ASME B16.9對焊配件。 鍛件ASME B16.11 鍛造與Buttweld配件 鍛造配件用于直徑小于2或4英寸的管道系統（對于2000＃/ 3000＃配件為4“，對于6000＃/ 9000＃配件為2”），而 對徑較大的管道則使用對焊配件。 鍛造配件的兩種主要類型是所謂的承插焊配件（通過角焊縫連接到管道）和螺紋配件（將管道擰到配件上）。 ASME B16.11， MSS SP 75，MSS SP 83，MSS SP 95規格涵蓋鍛造的配件（承插焊和螺紋連接），以適合小型的ASME B36.10和ASME B36.19碳，合金，不銹鋼和鎳合金管道孔徑。 鍛造配件由堅固的鋼塊制成，經過機械加工以獲得在上述適用規格所設定的公差范圍內的最終所需形狀。這與通過焊接，切割和彎曲無縫鋼管或焊接鋼管而制成的對焊配件不同。 鍛件類型 承插焊和螺紋接頭可提供多種形狀（彎頭，三通，蓋，適配器，聯軸器等），尺寸（孔尺寸在1/8到4英寸之間），額定值為2000＃，3000＃，6000＃，9000＃ ）和材料等級（最常見的是ASTM A105，適用于低溫的ASTM A350 LF1 / 2/3/6，適用于腐蝕性高溫應用的ASTM 182）。配件的類別表示設備可以承受的最大允許壓力。 3000類接頭用于附表80 / XS的管道；Sch級管道的6000級 160; 9000類管件，用于壁厚較大（XXS）的管道。 鍛彎頭45/90度 鍛彎頭用于將管道系統的方向改變45度或90度。鍛制彎頭根據ASME B16.11進行制造，具有各種材料等級，可采用承插焊或螺紋管連接。一種特殊的類型是所謂的“街肘”。 偽造三通（均等/異徑） 鍛造的三通用于將管道成90度分支。三通可以是直的（相等的）或減小的。 鍛造三通ASME B16.11可提供承插焊或螺紋連接（NPT或BSP）。MSS SP 75和ASME B16.11規范涵蓋了鍛造三通的尺寸。 鍛造側向 鍛造的側管具有Y形形狀，用于以30度（或根據管道規格的不同角度）分支管道。 鍛造插頭（圓形，方形，六角形） 鍛造的堵頭有圓形，方形或六角形的頭，可用于盲管。 襯套 六角襯套是根據ASME B16.11制造的，用于連接兩個不同尺寸的螺紋件。 聯軸器（半滿） 聯軸器是根據ASME B16.11制造的鍛造配件，用于連接管道。 它們有一半或全部尺寸，并帶有承插焊或螺紋連接（或特殊管道應用中兩者的組合）。 異徑管和異徑管刀片 異徑管有兩種主要類型，分別為1和2。它們用于連接管道和減小孔徑。 連接方式 接頭有公對母，母對母，凸耳螺母和Rockwood設計。聯盟符合MSS SP 83標準。 焊接頭 螺紋接頭 ASME B16.11鍛造接頭具有兩種類型的端接，分別稱為“套筒焊”和“螺紋”（如圖所示）。 插座焊接配件 承插焊配件通過角焊連接到管道 ，而螺紋配件則擰到管道上（反之亦然）。 承插焊接頭（左側）和螺紋接頭（右側）。 承插焊配件用于需要牢固和持久連接的應用。承插焊配件非常可靠，但安裝在管道系統中非常耗時（由于小零件上的焊接操作會導致繁重的工作量）。 承插焊配件的尺寸從1/8到4英寸，等級在2000＃和9000＃之間。 承插焊配件的典型應用是： · 蒸汽 · 爆炸性液體和氣體 · 酸和有毒液體 · 長期服務/耐用的安裝 角焊與對接焊：對接焊填補了兩個設備之間的縫隙，它們之間的夾角為30度。 螺紋接頭 螺紋配件用于不太關鍵的管道系統，例如水分配，消防和冷卻系統，或用于不受振動，伸長和彎曲力影響的低壓設備。 螺紋管件不適用于溫度不斷變化的流體，因為突然的變化可能會使連接破裂。 BSP和NPT是兩種主要的線程，它們彼此之間不兼容： BSP配件 BSP的意思是“英國標準管道”，并且可以進一步分為BSPT（錐形）和BSPP（平行）變體。在這種情況下，螺紋的角度為55°。在石油和天然氣行業中，BSP螺紋接頭比NPT螺紋接頭少見 NPT代表“國家錐形管道”，是石油和天然氣行業螺紋鍛造配件的主要標準。NPT螺紋由ASME B1.20.1規范涵蓋，并且基于60°螺紋牙側角（相對于BSP類型的55°）。 BSP（BSPP / BSPT）與NPT：螺紋角55與60度。 鍛件材料 碳鋼配件ASTM A105（鍛造） A105承插焊和螺紋接頭與碳鋼管相匹配，適用于高溫應用，例如ASTM A53，A106和API 5L。對于低溫應用，應改為使用ASTM A350承插接頭/螺紋配件（以匹配ASTM A333管道）。 低合金鋼配件ASTM A182（鍛造） 低合金鍛造配件與鉻鉬管ASTM A335相匹配，等級為P5（用于F5配件），P9（用于F9配件），P11（用于F11配件），P22（用于F22配件），P91（用于F91配件）。這些普通合金牌號的承插焊和螺紋接頭的化學成分如下所示： 不銹鋼配件ASTM A182（鍛造） 不銹鋼鍛件與ASTM A312管道匹配。不銹鋼承插焊和螺紋接頭的化學成分如下： 承插焊配件也可提供其他級別的雙相和超雙相（ASTM A182 F51，F53 / F55）和各種鎳合金（Inconel，Incoloy，Monel，Hastelloy）。

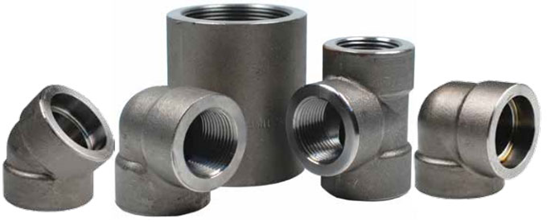

鍛制肘部45度和90度，街肘。

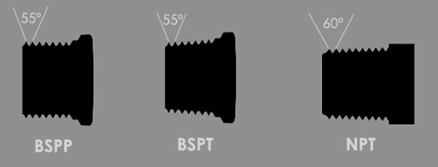

NPT配件
